10 - PROFILS CREUX

RÉALISATION DU BLOC DE NERVURES

Même méthode que pour le Choucas : gabarits et broches.
Voir "CONSTRUIRE UN PLANEUR", chapitre 4.

AMÉLIORATIONS POSSIBLES :

- Réaliser des gabarits en métal dur comportant les encoches pour longerons.
- Possibilité d'assemblage sur des tiges filetées avec serrage par écrous.
- Si le bloc de nervures est épais, il devient nécessaire d'intercaler un ou plusieurs gabarits dans le bloc de nervures, pour que son centre reste semblable à ses extrémités (ces gabarits intercalés peuvent être en balsa et devenir eux-mêmes des nervures : gabarits perdus).

Cas des queues de nervures très fines.
Surtout pour montage sur tige filetée.
Possibilité de munir les nervures de talons de nervures qui ne seront sectionnés qu'au tout dernier moment, juste avant l'emploi.

MONTAGE DE L'AILE

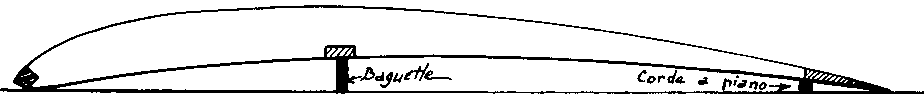

Penser avant l'assemblage à la nécessité de soutenir les nervures, sous le longeron principal et sous le bord de fuite, par des cales d'une hauteur exactement adaptées à la courbe de l'intrados.
Ces cales seront des baguettes, retaillées si nécessaire, utilisées dans toute leur longueur (éviter les multiples petits brins de baguettes).

Penser tout particulièrement à bien positionner le bord de fuite.
Le défaut consistant à réaliser un bon profil creux et à poser ensuite le bord de fuite à plat, peut paraître gros ; il est quand même assez fréquent.

Des cordes à piano conviennent souvent pour positionner le bord de fuite (leurs diamètres suivent une progression par 1/2 mm).
N'oubliez pas d'isoler les cales de montage, par de la cellophane par exemple, pour éviter de les trouver collées à la structure de l'aile

ENTOILAGE DE L'INTRADOS

Le papier doit nécessairement être collé sur toutes les nervures.

Pose du papier à sec (le papier mouillé en séchant se décollerait des nervures).
Passer de la colle en petite quantité, mais non allongée d'eau, sur toutes les nervures (Vous aurez, au préalable, positionné la bande de papier, en la fixant à son extrémité par deux ou trois épingles).
Laisser venir le papier en position en évitant de le tirailler de biais.
Faire adhérer le papier en l'appliquant sur les nervures avec le dos de l'ongle.

CONTRÔLER QUE L'ADHÉRENCE DU PAPIER SUR LES NERVURES EST TOTALE.
(regarder en lumière frisante si un jour apparaît entre nervures et papier).

On peut rattraper un petit collage manqué, par l'extérieur, en faisant passer la colle, par frottage, au travers du papier (Modelspan) et en maintenant le papier en place (épingles piquées dans l'épaisseur de la nervure).

Note du rédacteur : On m'a signalé que l'on peut entoiler un intrados creux en papier mouillé (kraft ou modelspan) en appliquant l'aile munie de cet entoilage mouillé sur un coussin fait de papier froissé, ou de mousse de caoutchouc, ce coussin tenant le papier au contact des nervures pendant le séchage. Méthode à essayer avant de la généraliser, me semble-t-il.
